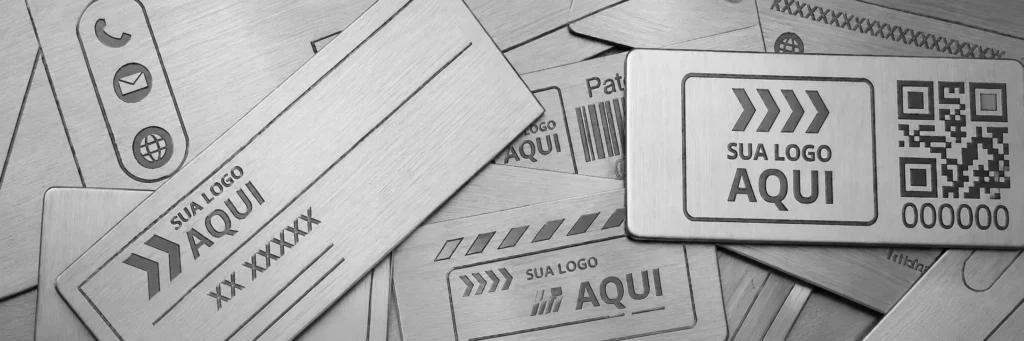

Gravação a laser de dados técnicos em placas industriais

Gravação a laser de dados técnicos de alta densidade em placas para painéis de máquinas

À medida que os painéis elétricos e sistemas de automação incorporam mais recursos, cresce também a quantidade de informações técnicas que precisam acompanhar cada equipamento. Diagramas elétricos resumidos, curvas de carga, tabelas de parametrização, identificação de bornes, sequências operacionais, instruções de manutenção e códigos de rastreabilidade disputam espaço em áreas cada vez menores das portas dos painéis. Nesse cenário, a gravação a laser deixa de ser apenas um acabamento estético para se tornar uma solução de engenharia capaz de preservar informações críticas durante toda a vida útil do equipamento.

A utilização da gravação técnica em placas metálicas permite concentrar grande volume de informações sem comprometer a legibilidade. Quando corretamente projetada, essa solução possibilita que operadores, eletricistas e equipes de manutenção consultem dados importantes diretamente no equipamento, reduzindo erros de interpretação e eliminando a dependência de documentos externos que podem ser extraviados ao longo dos anos.

A comparação entre métodos convencionais de impressão e a gravação a laser de dados técnicos de alta densidade em placas para painéis de máquinas evidencia diferenças significativas em resolução, durabilidade, resistência ao desgaste e fidelidade das informações. Para projetistas de automação e fabricantes de painéis, compreender essas diferenças representa uma etapa importante na especificação de componentes voltados para alta confiabilidade.

Ao longo deste artigo serão apresentados os critérios técnicos que influenciam a compactação de informações, os limites físicos da gravação industrial, os materiais mais utilizados e as vantagens da tecnologia a laser na produção de placas para máquinas e painéis elétricos.

Por que a gravação a laser permite maior densidade de informações?

A gravação a laser possibilita concentrar diagramas, tabelas, instruções operacionais e dados técnicos em áreas reduzidas porque produz traços extremamente precisos, elevada resolução e excelente contraste visual, preservando a legibilidade mesmo quando caracteres e símbolos ocupam poucos milímetros da superfície metálica.

O aumento da automação industrial trouxe uma consequência inevitável: cada equipamento passou a exigir um volume crescente de informações técnicas disponíveis diretamente no campo. Além da identificação básica da máquina, tornou-se comum incorporar esquemas elétricos simplificados, curvas de parametrização, tabelas de torque, códigos QR, números de série, listas de bornes, identificação de circuitos e procedimentos rápidos de manutenção.

O desafio para projetistas consiste em inserir todas essas informações em placas compactas, normalmente fixadas nas portas dos painéis elétricos ou em regiões limitadas da estrutura da máquina.

Os métodos convencionais de impressão apresentam limitações quando a quantidade de caracteres aumenta. Conforme o tamanho das fontes diminui, a perda de definição torna-se perceptível, comprometendo a leitura durante intervenções técnicas.

A gravação a laser reduz significativamente esse problema porque o feixe atua diretamente sobre o material com elevada precisão dimensional. O resultado é uma marcação extremamente fina, uniforme e estável, capaz de reproduzir textos pequenos, linhas delicadas e elementos gráficos complexos sem deformações perceptíveis.

Por que a precisão faz diferença?

Em uma placa técnica, cada fração de milímetro representa espaço disponível para novas informações.

Quando o processo de fabricação oferece elevada resolução, torna-se possível aumentar a quantidade de dados mantendo excelente qualidade visual.

• Caracteres menores permanecem legíveis.
• Linhas finas dos diagramas são preservadas.
• Símbolos elétricos mantêm definição.
• Tabelas ocupam menos espaço.
• Códigos bidimensionais apresentam melhor leitura.
• Identificações permanecem organizadas.
• Maior aproveitamento da área útil da placa.

Essa capacidade de compactação beneficia especialmente fabricantes de painéis elétricos, máquinas industriais e sistemas automatizados que precisam disponibilizar grande quantidade de informações sem ampliar o tamanho físico da identificação.

Dica técnica: Antes de aumentar o tamanho da placa, vale avaliar se a resolução do processo de gravação permite reorganizar o layout e utilizar melhor toda a área disponível.

Outro benefício importante está relacionado à padronização visual. Como o processo é controlado digitalmente, diferentes lotes de produção mantêm praticamente a mesma definição gráfica, facilitando a repetibilidade entre centenas ou milhares de peças fabricadas.

Limitações dos métodos convencionais de identificação

Embora processos de impressão industrial continuem sendo utilizados em diversas aplicações, eles apresentam limitações quando o projeto exige elevada concentração de informações técnicas em espaços reduzidos.

À medida que caracteres, símbolos e diagramas diminuem de tamanho, pequenas variações de tinta, resolução ou registro podem comprometer a nitidez da impressão. Em ambientes industriais, esse problema tende a se intensificar devido ao desgaste provocado por limpeza frequente, atrito mecânico e exposição contínua a agentes químicos.

Outro aspecto relevante envolve a estabilidade dimensional das marcações. Em determinados processos convencionais, linhas extremamente finas podem perder definição durante a fabricação, dificultando a leitura de esquemas elétricos complexos ou tabelas com grande quantidade de informações.

A gravação a laser reduz essas limitações ao remover ou modificar superficialmente o material de forma extremamente controlada, produzindo marcações permanentes e altamente precisas.

Para aplicações em que a placa funciona como fonte de consulta técnica durante toda a vida útil do equipamento, essa estabilidade representa uma vantagem significativa tanto para fabricantes quanto para equipes responsáveis pela manutenção.

Como a resolução influencia a legibilidade técnica

Projetistas de automação costumam concentrar grande parte da atenção na escolha dos componentes elétricos, porém a qualidade da informação gravada na placa exerce influência direta sobre futuras atividades de montagem, manutenção e diagnóstico. Uma placa tecnicamente completa perde seu valor quando caracteres pequenos, linhas sobrepostas ou símbolos pouco definidos dificultam a interpretação dos dados.

É justamente nesse contexto que a gravação a laser se diferencia de outros processos industriais. A precisão do feixe permite reproduzir elementos gráficos extremamente pequenos mantendo excelente contraste e elevada fidelidade dimensional. Essa característica torna possível condensar uma quantidade significativamente maior de informações sem comprometer a leitura.

Quando se trabalha com diagramas elétricos simplificados, listas de bornes, tabelas de parametrização ou curvas de carga, cada milímetro disponível na placa possui importância estratégica. Uma resolução elevada permite reorganizar melhor essas informações e aproveitar praticamente toda a superfície útil do material.

Elementos gráficos que exigem alta definição

Nem todas as informações presentes em uma placa técnica possuem o mesmo grau de complexidade. Alguns elementos demandam elevada precisão para permanecerem compreensíveis mesmo após anos de utilização.

• Diagramas elétricos simplificados.
• Curvas de carga.
• Tabelas de parametrização.
• Sequências operacionais.
• Listas de bornes.
• Identificação de cabos.
• Fluxogramas simplificados.
• QR Codes industriais.
• Data Matrix.
• Códigos de rastreabilidade.

Em todos esses casos, pequenas perdas de resolução podem comprometer a interpretação das informações, aumentando o tempo necessário para diagnóstico e manutenção.

A gravação a laser preserva detalhes extremamente finos porque sua atuação ocorre diretamente sobre a superfície metálica, sem depender da deposição de tintas ou filmes sujeitos a variações de espessura.

Dica técnica: Em placas destinadas à manutenção de máquinas, priorizar a qualidade da resolução costuma gerar maior economia do que simplesmente aumentar as dimensões físicas da identificação.

Legibilidade durante toda a vida útil

Outro aspecto frequentemente negligenciado está relacionado ao envelhecimento da identificação industrial. Mesmo quando a impressão apresenta excelente qualidade inicial, o desgaste natural provocado pela limpeza, atrito e manipulação constante pode reduzir significativamente a legibilidade ao longo dos anos.

No caso da gravação a laser, a informação passa a integrar a própria superfície do material. Isso reduz a perda de contraste causada pelo uso contínuo e preserva a leitura mesmo após longos períodos de operação.

Para painelistas responsáveis por equipamentos destinados à indústria de processo, infraestrutura crítica ou linhas automatizadas, essa característica representa uma vantagem importante, pois reduz a necessidade de substituição de placas apenas por perda de informação visual.

Estudos e publicações técnicas do NIST abordam temas relacionados à medição, precisão e confiabilidade aplicadas a processos industriais e tecnologias de fabricação.

Materiais utilizados em placas industriais

A eficiência da gravação não depende exclusivamente da tecnologia empregada. O comportamento do material escolhido influencia diretamente o contraste obtido, a resistência ao desgaste, a estabilidade dimensional e a durabilidade da identificação.

Entre os materiais mais utilizados para fabricação de placas técnicas industriais, o alumínio ocupa posição de destaque devido ao excelente equilíbrio entre resistência mecânica, baixa massa, estabilidade superficial e facilidade de gravação.

Dependendo da aplicação, também podem ser empregados aço inoxidável, aço carbono tratado e laminados técnicos desenvolvidos especificamente para identificação permanente.

Por que o alumínio é amplamente utilizado?

O alumínio apresenta características particularmente interessantes para fabricantes de máquinas e montadores de painéis.

• Baixo peso.
• Excelente estabilidade dimensional.
• Boa resistência à corrosão.
• Facilidade de usinagem.
• Ótimo acabamento superficial.
• Elevada definição durante a gravação.
• Excelente relação entre durabilidade e custo.

Essas características tornam o material especialmente adequado para placas contendo diagramas elétricos resumidos, tabelas operacionais e instruções permanentes de utilização.

Já em ambientes extremamente agressivos ou sujeitos à presença contínua de agentes químicos específicos, outros materiais metálicos podem ser especificados conforme os requisitos do projeto.

Para aprofundar as propriedades técnicas do alumínio aplicado à indústria, os materiais publicados pela The Aluminum Association oferecem informações relevantes sobre desempenho e aplicações do material.

O acabamento também influencia a leitura

Além da matéria-prima utilizada, o acabamento superficial exerce influência significativa sobre a qualidade visual da gravação. Superfícies uniformes proporcionam maior contraste entre a região marcada e o restante da placa, facilitando a leitura mesmo sob iluminação variável.

Outro fator importante envolve a reflexão luminosa. Acabamentos excessivamente brilhantes podem dificultar a visualização de textos pequenos quando observados sob determinados ângulos. Por isso, muitos projetos priorizam superfícies desenvolvidas para equilibrar estética, contraste e facilidade de leitura.

Quando a especificação considera simultaneamente material, acabamento e tecnologia de gravação, o resultado costuma ser uma placa técnica capaz de manter excelente desempenho visual durante muitos anos de operação.

Critérios para projetistas e painelistas ao especificar placas técnicas

A especificação de uma placa técnica não deve ocorrer apenas ao final do projeto, como uma etapa de identificação visual do equipamento. Para projetistas de automação e montadores de painéis, ela faz parte da arquitetura funcional da máquina, pois influencia diretamente a manutenção, a rastreabilidade dos componentes e a rapidez na interpretação das informações em campo.

Ao desenvolver um novo painel elétrico, é comum que diagramas, listas de bornes, parâmetros de inversores, identificação de dispositivos e instruções de operação estejam distribuídos entre manuais impressos, arquivos digitais e etiquetas internas. Embora essa abordagem seja funcional, ela aumenta o tempo necessário para localizar informações durante inspeções técnicas e intervenções corretivas.

A utilização de placas gravadas a laser permite concentrar essas informações diretamente no equipamento, facilitando consultas rápidas sem necessidade de recorrer constantemente à documentação técnica.

Esse conceito tem sido cada vez mais aplicado em máquinas industriais de alta complexidade, onde a agilidade na interpretação dos dados influencia diretamente o tempo de parada da produção.

Informações que podem ser incorporadas na própria placa

Dependendo do espaço disponível e do layout desenvolvido pelo projetista, uma única placa pode reunir um grande conjunto de informações relevantes.

• Diagrama elétrico simplificado.
• Curvas de carga.
• Tabelas de configuração.
• Sequência operacional.
• Parâmetros de programação.
• Identificação completa de bornes.
• Numeração de cabos.
• Identificação de dispositivos.
• QR Code para documentação digital.
• Dados de rastreabilidade.
• Número de patrimônio.
• Código interno do fabricante.

Essa concentração de informações reduz significativamente o tempo gasto pelas equipes durante atividades de diagnóstico, manutenção preventiva e substituição de componentes.

Dica técnica: Quanto mais completas forem as informações disponíveis diretamente no equipamento, menor tende a ser a dependência de documentos impressos ou arquivos externos durante intervenções em campo.

Padronização entre diferentes projetos

Fabricantes de máquinas que produzem equipamentos em série costumam buscar elevado nível de padronização entre seus modelos. Essa uniformidade facilita o treinamento das equipes internas, simplifica processos de fabricação e fortalece a identidade visual da marca.

No caso das placas técnicas, a gravação a laser permite reproduzir exatamente o mesmo padrão gráfico em diferentes lotes de fabricação, preservando alinhamentos, dimensões, espessuras de linha e posicionamento dos elementos gráficos.

Essa repetibilidade reduz variações entre equipamentos fabricados em momentos distintos e melhora a percepção de qualidade do produto final.

Quando integrada ao desenvolvimento da placa de identificação para máquinas, essa padronização contribui para que toda a comunicação técnica do equipamento permaneça organizada, permanente e facilmente compreendida ao longo de sua utilização.

Outro benefício importante é a possibilidade de integrar o desenvolvimento da placa ao processo de corte a laser, permitindo fabricar componentes com elevada precisão dimensional, excelente acabamento e total compatibilidade com o layout projetado para o painel.

Durabilidade da gravação em ambientes industriais

A vida útil de uma placa técnica depende não apenas da qualidade da gravação, mas também das condições às quais ela será submetida durante anos de operação. Vibrações constantes, limpeza periódica, contato com óleos industriais, poeira metálica, umidade e variações térmicas fazem parte da rotina de diversos segmentos industriais.

Nessas condições, qualquer perda de legibilidade compromete diretamente a eficiência das equipes responsáveis pela operação e manutenção. Informações parcialmente apagadas dificultam diagnósticos, aumentam o tempo de intervenção e favorecem interpretações incorretas de parâmetros técnicos.

Uma das principais vantagens da gravação a laser está justamente na permanência das marcações. Como a informação é produzida diretamente sobre o material, ela apresenta elevada estabilidade mesmo após anos de utilização contínua.

Fatores que contribuem para maior vida útil

A durabilidade de uma placa gravada resulta da combinação entre tecnologia de fabricação, escolha do material e qualidade do projeto gráfico.

• Gravação permanente na superfície metálica.
• Excelente estabilidade dimensional.
• Alta resistência ao desgaste mecânico.
• Boa preservação do contraste visual.
• Baixa necessidade de substituição.
• Facilidade de limpeza.
• Excelente legibilidade ao longo do tempo.
• Maior confiabilidade das informações técnicas.

Outro aspecto relevante está relacionado à preservação da rastreabilidade. Máquinas industriais frequentemente permanecem em operação durante muitos anos, passando por diversas manutenções, atualizações e mudanças de propriedade. Nesses casos, manter números de série, códigos internos e informações técnicas perfeitamente legíveis facilita a gestão dos ativos e reduz o risco de erros durante futuras intervenções.

Para fabricantes que valorizam a qualidade percebida do equipamento, placas gravadas com elevado padrão de acabamento também reforçam a imagem de robustez e cuidado com os detalhes construtivos.

Quando utilizar placas gravadas a laser em painéis de máquinas?

A decisão de utilizar uma placa gravada a laser deve considerar principalmente a quantidade de informações que precisam permanecer disponíveis durante toda a vida útil do equipamento. Em projetos simples, onde apenas a identificação básica da máquina é necessária, outros métodos podem atender satisfatoriamente. Entretanto, à medida que cresce a complexidade técnica do painel, aumenta também a necessidade de uma solução permanente, precisa e de alta legibilidade.

Máquinas industriais modernas concentram um grande número de dispositivos eletrônicos, controladores, inversores de frequência, CLPs, sensores inteligentes e sistemas de comunicação. Essa evolução tecnológica torna cada vez mais importante disponibilizar informações técnicas diretamente no equipamento, reduzindo a dependência de manuais impressos ou arquivos digitais durante atividades de manutenção.

Nesse cenário, a gravação a laser proporciona uma forma eficiente de organizar informações críticas sem comprometer o espaço disponível na porta do painel.

Aplicações onde a gravação a laser apresenta maior vantagem

Embora praticamente qualquer equipamento industrial possa utilizar placas gravadas, algumas aplicações obtêm benefícios ainda mais expressivos.

• Painéis elétricos industriais.
• Máquinas especiais.
• Centros de usinagem CNC.
• Linhas automatizadas de produção.
• Sistemas de movimentação de materiais.
• Equipamentos para alimentos e bebidas.
• Máquinas para o setor farmacêutico.
• Equipamentos laboratoriais.
• Cabines elétricas.
• Painéis de comando de processos.
• Sistemas de automação predial.
• Equipamentos desenvolvidos sob encomenda.

Em todos esses casos, disponibilizar diagramas simplificados, instruções de parametrização, identificação de bornes e códigos de rastreabilidade diretamente na máquina reduz significativamente o tempo gasto durante futuras intervenções técnicas.

Benefícios para fabricantes e usuários finais

Os ganhos proporcionados pela gravação a laser não se limitam à fabricação da placa. Ao longo dos anos, diferentes equipes utilizarão essas informações para instalação, inspeção, manutenção preventiva, substituição de componentes e atualização dos equipamentos.

Entre os principais benefícios percebidos destacam-se:

• Maior organização visual.
• Facilidade para localizar informações técnicas.
• Redução do tempo de diagnóstico.
• Menor risco de interpretação incorreta.
• Padronização entre diferentes equipamentos.
• Melhor aparência do painel.
• Maior valorização do produto final.
• Preservação da rastreabilidade industrial.

Dica técnica: Projetar a placa técnica juntamente com o painel elétrico permite distribuir melhor as informações e evitar adaptações posteriores que normalmente reduzem a legibilidade.

Outro aspecto relevante está relacionado à evolução futura do equipamento. Projetos bem estruturados normalmente deixam espaço para futuras atualizações de firmware, novos parâmetros ou revisões elétricas. Uma placa desenvolvida considerando essa possibilidade facilita alterações sem comprometer a organização das informações.

Conclusão

A gravação a laser de dados técnicos de alta densidade em placas para painéis de máquinas tornou-se uma solução estratégica para fabricantes que buscam aliar organização, durabilidade e elevada qualidade técnica em seus equipamentos. Muito além da identificação visual, essas placas funcionam como um recurso permanente de consulta para operadores, eletricistas e equipes de manutenção.

Ao possibilitar a gravação de diagramas elétricos, curvas de carga, tabelas operacionais, parâmetros de configuração e informações de rastreabilidade em áreas reduzidas, a tecnologia contribui para diminuir erros, agilizar diagnósticos e preservar dados essenciais durante toda a vida útil da máquina.

Quando associada à escolha adequada dos materiais e ao desenvolvimento de um layout técnico bem planejado, a gravação a laser entrega excelente legibilidade, elevada repetibilidade de fabricação e um acabamento compatível com equipamentos industriais de alto padrão.

Se sua empresa busca desenvolver placas de identificação para máquinas com alta resolução, excelente acabamento e máxima durabilidade, a equipe da Metalis pode auxiliar desde a definição do layout até a fabricação das peças com elevado padrão de qualidade. Fale com nossos especialistas e descubra a solução mais adequada para o seu projeto.
