Durabilidade do painel industrial de membrana na automação B2B

O impacto dos particulados na automação e a durabilidade do painel industrial de membrana em ambientes químicos e abrasivos

A confiabilidade de uma linha de produção contínua repousa sobre a estabilidade de suas interfaces de comando. Para engenheiros de automação e montadores de painéis elétricos, o chão de fábrica representa um ecossistema hostil, onde a presença de poeira suspensa, umidade constante, névoa de óleo e solventes atua como um agente corrosivo implacável. Quando uma máquina de alta tonelagem tem sua operação interrompida porque um simples botão de comando falhou por oxidação, o impacto financeiro no Downtime (tempo de inatividade) destrói a rentabilidade do turno.

O calcanhar de Aquiles da automação pesada frequentemente reside nas chaves seletoras e botoeiras mecânicas tradicionais. A existência de frestas inerentes ao design mecânico permite a intrusão de contaminantes que degradam os contatos elétricos de cobre ou prata. Para mitigar esse ponto de falha estrutural, a transição para superfícies de comando blindadas é um imperativo de engenharia.

A durabilidade do painel industrial de membrana em ambientes químicos e abrasivos soluciona essa dor operacional na raiz. Ao substituir componentes móveis expostos por uma interface de múltiplas camadas poliméricas seladas, a indústria blinda o cérebro eletrônico do maquinário. Essa tecnologia entrega uma barreira impenetrável contra agentes externos, assegurando que o controle da máquina permaneça responsivo, legível e mecanicamente intacto, mesmo nas condições fabris mais extremas.

A física da falha: a vulnerabilidade dos comandos mecânicos

A degradação de interfaces de operação não é um evento aleatório, mas um processo de desgaste previsível causado pela exposição contínua. Em usinagens de precisão, mineradoras e linhas de envase de fluidos, o ar atmosférico atua como um veículo de contaminação.

Chaves seletoras e botões de pulso tradicionais dependem de molas e êmbolos que se deslocam fisicamente dentro de um invólucro cilíndrico. Essa folga mecânica, por menor que seja, cria um canal direto para o interior do painel elétrico. O processo de falha ocorre em estágios técnicos claros:

• Infiltração particulada: Poeira metálica ou sílica em suspensão penetra nas frestas do botão mecânico, atuando como um abrasivo que desgasta os contatos internos a cada acionamento.
• Tensão superficial e fluidos: Óleos de corte, graxas e umidade condensada escorrem pela face do painel e infiltram-se por capilaridade. A presença de umidade associada a poeira metálica cria pontes de curto-circuito.
• Oxidação galvânica: Produtos químicos ou atmosferas salinas corroem os contatos de liga de cobre. A resistência elétrica do botão dispara, causando quedas de tensão no sinal enviado ao Controlador Lógico Programável (CLP), resultando em leituras falsas de “não acionamento”.

Eliminar esse vetor de falha exige a substituição de componentes isolados por uma superfície contínua e monolítica, imune à penetração de fluidos e sólidos.

O que garante a durabilidade do painel industrial de membrana em ambientes químicos e abrasivos?

A durabilidade do painel industrial de membrana em ambientes químicos e abrasivos é garantida pela sua arquitetura termolaminada. Filmes poliméricos de altíssima resistência bloqueiam a entrada de solventes e poeira, encapsulando trilhas de prata impressas em um vácuo estrutural à prova de oxidação.

Diferente de botões avulsos, o teclado de membrana industrial é uma estrutura composta. Ele une engenharia de plásticos, química de adesivos estruturais e eletrônica impressa em uma única peça de espessura milimétrica. A face externa atua como um escudo químico, enquanto as camadas internas operam em um ambiente hermeticamente fechado, assegurando milhões de ciclos de acionamento sem qualquer fadiga elétrica.

Engenharia de materiais: Poliéster vs. Policarbonato na camada frontal

A primeira linha de defesa de um maquinário pesado é o Face Stock (camada frontal) da sua interface de operação. O sucesso do projeto reside na escolha correta da resina termoplástica que compõe essa face. As engenharias de produto baseiam suas especificações em duas famílias principais: Policarbonato (PC) e Poliéster (PET).

Em ambientes de manufatura agressivos, compreender o comportamento físico-químico desses materiais define a vida útil dos painéis industriais aplicados.

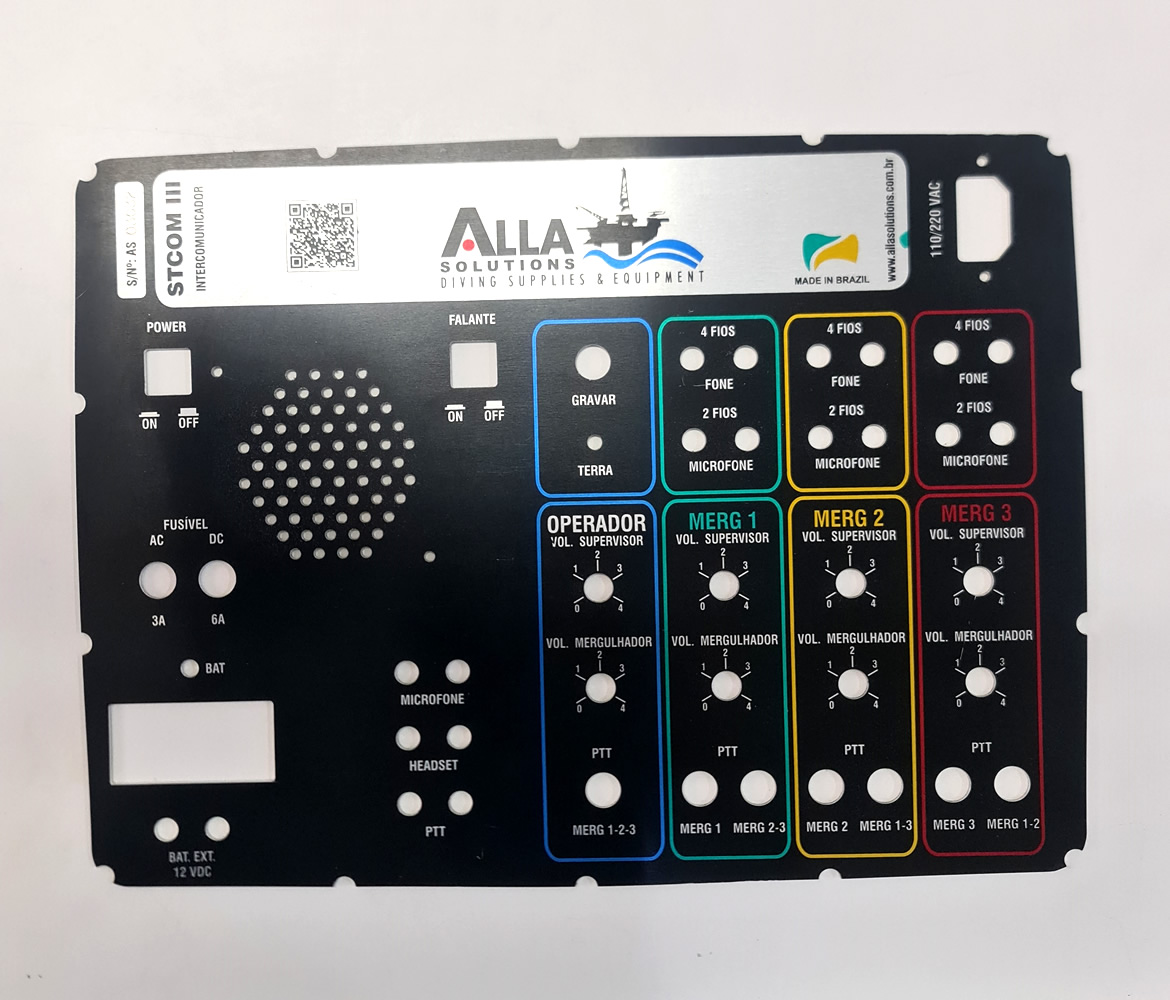

Poliéster (PET): A blindagem química absoluta

O Poliéster biaxialmente orientado é o padrão ouro para aplicações severas. Sua cadeia polimérica altamente cristalina confere uma resistência inigualável à fadiga por flexão e ao ataque de solventes.

• Flexibilidade mecânica: Suporta mais de 5 milhões de ciclos de acionamento (flexões no ponto da tecla) sem apresentar microfissuras estruturais.
• Resistência a solventes: O PET é virtualmente imune a óleos hidráulicos, querosene, soda cáustica (usada em ciclos de limpeza CIP na indústria alimentícia), ácidos leves e hidrocarbonetos alifáticos.
• Resiliência abrasiva: Quando texturizado na superfície, o poliéster oculta arranhões superficiais causados por luvas sujas de cavacos metálicos ou areia, mantendo a legibilidade da interface.

Policarbonato (PC): A clareza óptica para ambientes limpos

O Policarbonato oferece uma facilidade de processamento térmico e uma clareza óptica vívida, ideal para displays retroiluminados. Contudo, possui ressalvas estruturais na indústria pesada.

• Sua resistência à flexão é notavelmente inferior à do poliéster (cerca de 1 milhão de ciclos antes do colapso da tecla).
• É altamente suscetível ao ataque de ésteres, cetonas (como a acetona) e fluidos de usinagem alcalinos, que causam opacidade imediata e fragilização plástica (craquelamento).
• Em maquinários expostos a graxas e produtos de limpeza industrial pesada, o uso do PC é tecnicamente contraindicado em favor do PET estrutural.

Dica Técnica: A International Electrotechnical Commission (IEC) e literaturas de engenharia de polímeros reforçam que o PET deve ser o material mandatório sempre que o equipamento estiver sujeito à lavagem sob alta pressão (Washdown) ou à esterilização química agressiva.

O índice de proteção IP e a estanqueidade dos circuitos

O mercado B2B de maquinário opera fundamentado em garantias dimensionáveis. Quando um diretor de fábrica investe em novos equipamentos, ele exige que o projeto atenda a um índice de proteção IP (Ingress Protection) específico. O teclado de membrana é a solução de engenharia mais limpa para elevar a classificação IP da caixa de comando.

A tabela IP, composta por dois dígitos, define o grau de isolamento. O primeiro dígito (de 0 a 6) mede a proteção contra sólidos (poeira), e o segundo (de 0 a 9) mede a proteção contra líquidos.

• Alcance IP65 / IP67: A ausência de orifícios móveis na superfície do teclado permite que o painel atinja facilmente o grau IP65 (proteção total contra poeira e jatos d’água de baixa pressão) ou até mesmo IP67 (imersão temporária).
• Bloqueio capilar: As trilhas de prata condutiva são impressas em substratos internos e separadas por uma camada dielétrica de espaçamento (Spacer). O fechamento do perímetro do circuito impede qualquer ação capilar que pudesse sugar umidade para o ambiente das trilhas, evitando a migração de prata e curtos-circuitos parasitas.
• Integridade do isolamento dielétrico: A ausência de umidade interna garante que a rigidez dielétrica do painel permaneça constante, protegendo a placa controladora contra surtos elétricos induzidos pela superfície úmida.

Arquitetura e vedação de painéis: a química dos adesivos acrílicos

A estanqueidade de um sistema de membrana não depende apenas da resistência do seu filme frontal, mas da ancoragem química que o prende à carcaça do equipamento. A vedação de painéis é executada através de adesivos dupla-face industriais de altíssima coesão, desenvolvidos para suportar shear (tensão de cisalhamento) sob gradientes térmicos extremos.

Na base do teclado, utiliza-se frequentemente adesivos de transferência da família acrílica termofixa (como a série 467MP e 468MP da 3M, ou equivalentes de alta performance).

A dinâmica de ancoragem no metal

• Wet-out (Molhabilidade): O adesivo acrílico atua como um fluido de altíssima viscosidade nas primeiras 72 horas após a colagem. Ele escoa microscópica e lentamente para dentro das ranhuras da chapa de aço ou do alumínio da carcaça, criando um travamento mecânico-químico indestrutível.
• Resistência térmica: Ambientes industriais sofrem com fornos próximos, reatores químicos ou exposição solar direta. Os adesivos acrílicos suportam temperaturas operacionais contínuas superiores a 150°C sem amolecer (evitando o “escorregamento” do painel) e suportam picos de frio severo sem cristalizar e perder a aderência.
• Vedação perimetral: Ao ser aplicado em uma superfície limpa e lisa de aço carbono, aço inox ou alumínio, o adesivo atua como uma junta de vedação (gasket) de espessura zero. Ele impede categoricamente que fluidos de corte ou gases corrosivos penetrem pela borda lateral do painel e alcancem as conexões eletrônicas traseiras.

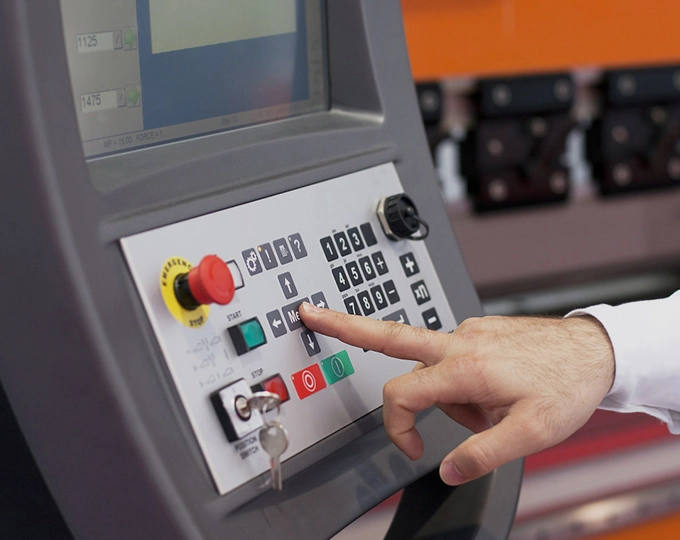

A evolução da interface IHM e o feedback tátil para operadores

A ergonomia cognitiva no chão de fábrica é vital para a segurança da operação. Operadores de maquinário pesado frequentemente trabalham utilizando luvas de raspa de couro, luvas nitrílicas espessas ou Equipamentos de Proteção Individual (EPIs) contra cortes. Nesse cenário, uma interface IHM (Interface Homem-Máquina) totalmente plana e rígida geraria insegurança, pois o operador não teria a certeza física de que o comando foi acionado.

Para fundir a robustez estrutural com a usabilidade ergonômica, a engenharia do teclado de membrana incorpora mecanismos de feedback tátil de alta precisão.

O comportamento das cúpulas metálicas (Metal Domes)

No interior da camada blindada do painel, os engenheiros posicionam minúsculas cúpulas de aço inoxidável banhadas a níquel ou ouro sobre cada ponto de contato.

• Força de atuação programada: A geometria da cúpula metálica é desenhada para colapsar apenas quando uma força específica (ex: 300 gramas ou 500 gramas de força) é aplicada. Esse colapso gera um “clique” mecânico nítido, sentido através das luvas do operador.
• Prevenção de acionamento acidental: A força de atuação impede que vibrações da máquina ou esbarrões leves disparem comandos críticos, como a liberação de prensas hidráulicas.
• Relevo termoformado (Embossing): A camada frontal de poliéster é frequentemente submetida a um processo de moldagem térmica. As bordas das teclas são elevadas (relevo periférico ou em cúpula), permitindo que o operador localize os botões pelo tato, sem precisar desviar o olhar da zona de usinagem ou da carga em suspensão.

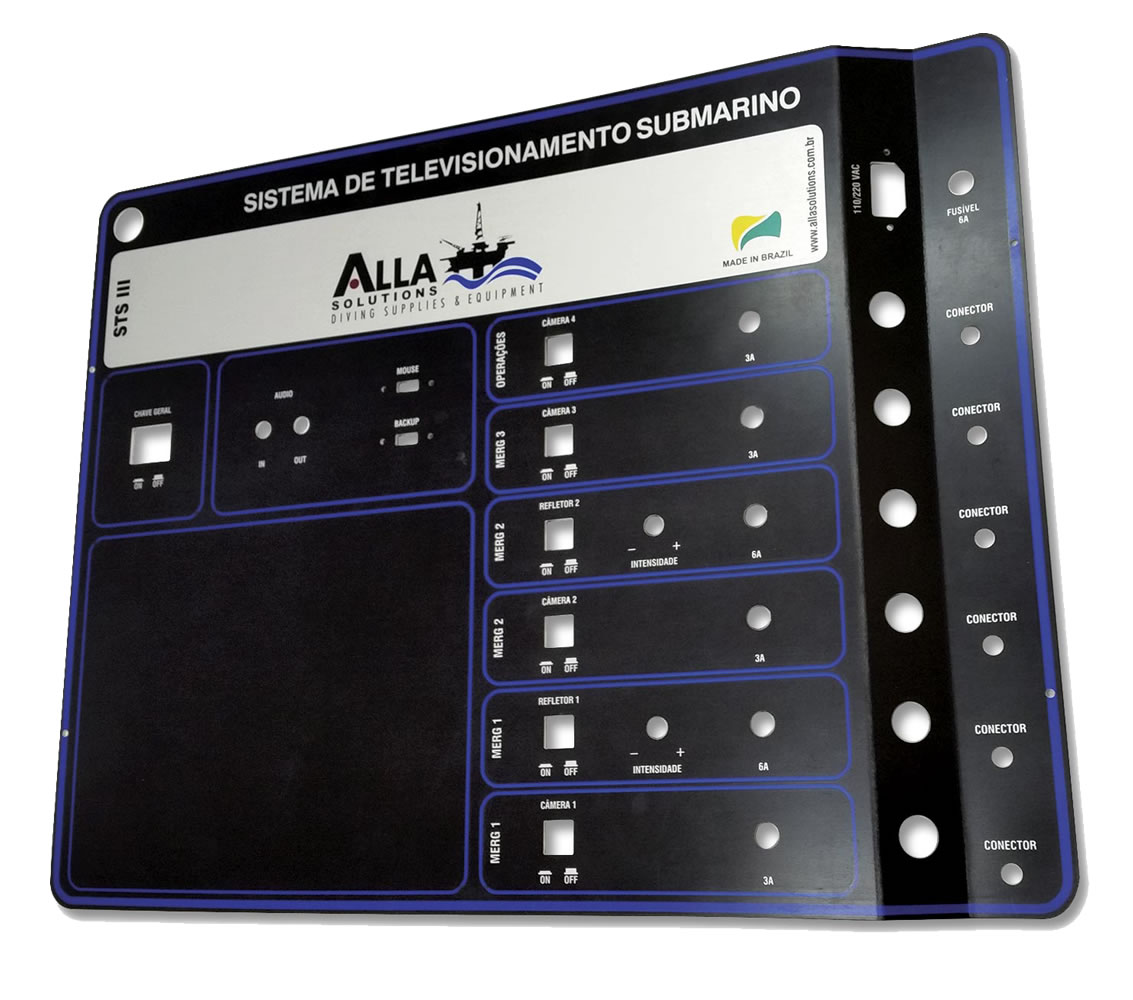

O painel blindado como diferencial de robustez e valorização estética

Equipamentos industriais de alta tecnologia não devem apenas operar com precisão; eles devem transmitir sua excelência de engenharia através do design visual. Em um mercado B2B saturado, a percepção de valor por parte do cliente final é diretamente influenciada pela aparência e pela sensação tátil da central de comando da máquina.

Um maquinário avaliado em centenas de milhares de reais, equipado com botões empoeirados, desbotados e adesivos de papel rasgados indicando a função das chaves, sofre uma depreciação perceptiva imediata.

A incorporação de um painel blindado eleva o equipamento a outro patamar comercial. A impressão das artes visuais ocorre na parte traseira do filme de poliéster transparente (impressão reversa ou sub-surface printing).

Vantagens do design Sub-Surface

• Proteção absoluta da tinta: Como a tinta gráfica (logomarca, textos de comando, diagramas) está depositada atrás do filme polimérico de 0,18 mm, ela jamais entrará em contato com a atmosfera, os solventes de limpeza ou as luvas abrasivas do operador. A legibilidade é garantida por décadas.
• Janelas de display integradas: A impressão seletiva permite manter áreas específicas do poliéster 100% transparentes, criando janelas perfeitamente lisas e à prova d’água para a visualização de displays LCD, LEDs de status ou telas OLED embutidas na placa-mãe do equipamento.
• Versatilidade comercial: Montadoras de equipamentos podem desenvolver painéis personalizados para diferentes linhas de produtos ou clientes finais específicos, alterando apenas a matriz de impressão, sem a necessidade de usinar novos orifícios na carcaça de metal, padronizando a produção da chapa de aço e reduzindo os custos de engenharia (CapEx).

Redução de micro-paradas e o aumento direto do Yield de produção

Para a alta gestão industrial, o argumento final para a adoção de interfaces de membrana de alta performance não reside na química do polímero, mas na blindagem do fluxo de caixa. A métrica que rege a rentabilidade fabril é o OEE (Overall Equipment Effectiveness – Eficiência Global do Equipamento).

O OEE é duramente penalizado pelas chamadas “micro-paradas”. Quando um botão de parada falha intermitentemente por oxidação, o operador é obrigado a parar a máquina, chamar a manutenção, realizar o diagnóstico, desparafusar o painel, substituir o contato sujo e reiniciar o processo de warm-up do maquinário. Uma parada técnica que dura apenas 30 minutos pode representar a perda de produção de dezenas de componentes usinados de alto valor.

A implementação de membranas sela as frestas, bloqueia os vapores químicos e garante que a interface de controle não seja o elo fraco da cadeia produtiva. O resultado direto é a estabilização do Yield (rendimento) de produção. O maquinário mantém sua taxa teórica máxima de operação ininterrupta, garantindo que a projeção de faturamento diário seja atingida sem sobressaltos operacionais.

Ao optar por fornecer seus equipamentos com painéis selados e imunes à contaminação externa, o fabricante original (OEM) zera os chamados de garantia por “falha de botão” e solidifica a sua autoridade técnica perante os compradores mais exigentes do mercado industrial.

Comandos à prova de falhas, imunidade química absoluta e controle ergonômico no epicentro da produção. A interrupção da sua linha de montagem ou o acionamento indesejado do suporte técnico por falhas em botões oxidados não é um custo inevitável, é uma vulnerabilidade de engenharia que precisa ser estancada. Substitua as interfaces vulneráveis por sistemas poliméricos selados, projetados sob medida para resistir aos fluidos de corte, vapores corrosivos e partículas abrasivas do seu chão de fábrica. Envie o layout do seu projeto para análise de viabilidade e desenvolvimento de um painel de membrana resistente com a Metalis.
